Quais são os algoritmos de controle usados ​​para uma plataforma rotacional de 6 graus de liberdade?

Como fornecedor de plataformas rotacionais de 6 DOF (Graus de Liberdade), sou frequentemente questionado sobre os algoritmos de controle usados ​​nesses sistemas sofisticados. Nesta postagem do blog, irei me aprofundar nos vários algoritmos de controle que são comumente empregados para garantir a operação precisa e eficiente de plataformas rotacionais de 6 DOF.

Compreendendo 6 plataformas rotacionais DOF

Antes de discutirmos os algoritmos de controle, é importante entender o que é uma plataforma rotacional de 6 DOF. Uma plataforma de 6 DOF pode se mover de seis maneiras diferentes: três movimentos translacionais (ao longo dos eixos X, Y e Z) e três movimentos rotacionais (inclinação, rotação e guinada). Essas plataformas são amplamente utilizadas em diversos setores, incluindo aeroespacial, automotivo e de entretenimento, para aplicações como simulação de voo, testes de veículos e experiências de realidade virtual.

Controle Proporcional - Integral - Derivativo (PID)

Um dos algoritmos de controle mais utilizados em plataformas rotacionais de 6 DOF é o controle Proporcional - Integral - Derivativo (PID). O controle PID é um mecanismo de loop de controle de feedback que calcula continuamente um valor de erro como a diferença entre um ponto de ajuste desejado e uma variável de processo medida. O controlador então ajusta a entrada de controle do sistema com base nos termos proporcionais, integrais e derivativos do erro.

• Prazo Proporcional: O termo proporcional é proporcional ao erro atual. Fornece uma resposta imediata ao erro e, quanto maior o erro, maior será a ação corretiva. No entanto, confiar apenas no termo proporcional pode levar a um erro de estado estacionário, onde o sistema nunca atinge totalmente o ponto de ajuste desejado.
• Termo Integral: O termo integral acumula o erro ao longo do tempo. Ajuda a eliminar o erro de estado estacionário ajustando continuamente a entrada de controle até que o erro seja zero. No entanto, muita ação integral pode fazer com que o sistema ultrapasse e fique instável.
• Termo Derivado: O termo derivado é proporcional à taxa de variação do erro. Ele prevê o comportamento futuro do erro e fornece uma ação corretiva para evitar overshooting. O termo derivado pode melhorar a estabilidade e o tempo de resposta do sistema.

O controle PID é relativamente simples de implementar e pode fornecer bom desempenho em muitas aplicações. No entanto, pode não ser adequado para sistemas com dinâmicas ou perturbações complexas.

Modelo - Controle Preditivo (MPC)

Modelo - Controle Preditivo (MPC) é um algoritmo de controle mais avançado que utiliza um modelo matemático do sistema para prever seu comportamento futuro. O MPC calcula as entradas de controle ideais em uma previsão de horizonte finito para minimizar uma função de custo que leva em consideração o ponto de ajuste desejado, as restrições do sistema e o esforço de controle.

• Modelagem: O MPC requer um modelo preciso da plataforma rotacional de 6 DOF. Este modelo pode ser obtido através de técnicas de identificação de sistemas, que envolvem medir o comportamento de entrada - saída do sistema e ajustar um modelo matemático aos dados.
• Previsão e Otimização: o MPC prevê os estados futuros do sistema com base no estado atual e nas entradas de controle. Em seguida, otimiza as entradas de controle em uma previsão de horizonte finito para minimizar a função de custo. As entradas de controle ótimas são aplicadas ao sistema e o processo é repetido a cada tempo de amostragem.

O MPC pode lidar com restrições do sistema, como limites do atuador e limites físicos, de forma mais eficaz do que o controle PID. Também pode se adaptar a mudanças na dinâmica e perturbações do sistema, tornando-o adequado para sistemas complexos e não lineares. No entanto, o MPC requer mais recursos computacionais e um modelo mais preciso do sistema.

Controle de lógica difusa

Fuzzy Logic Control (FLC) é um algoritmo de controle que usa lógica fuzzy para representar e manipular informações incertas e imprecisas. O FLC é baseado no conceito de conjuntos fuzzy e regras fuzzy, que permitem ao controlador tomar decisões baseadas em variáveis ​​linguísticas em vez de valores numéricos precisos.

• Conjuntos Fuzzy e Funções de Associação: FLC usa conjuntos fuzzy para representar as variáveis ​​de entrada e saída do sistema. Cada conjunto fuzzy é definido por uma função de pertinência, que descreve o grau em que um valor de entrada pertence ao conjunto. Por exemplo, um conjunto difuso para o erro pode ser definido como "negativo grande", "negativo pequeno", "zero", "positivo pequeno" e "positivo grande".
• Regras difusas: FLC usa regras difusas para descrever o relacionamento entre as variáveis ​​de entrada e saída. Estas regras baseiam-se no conhecimento e na experiência do operador ou projetista do sistema. Por exemplo, uma regra difusa pode ser "se o erro for positivo grande e a mudança no erro for positiva pequena, então a saída de controle é positiva grande".
• Inferência Fuzzy e Defuzzificação: FLC usa inferência difusa para determinar a saída do controlador com base nos valores de entrada e nas regras difusas. A saída da inferência fuzzy é um conjunto fuzzy, que deve ser convertido em um valor crisp por meio de defuzzificação.

O FLC pode lidar com informações incertas e imprecisas de forma mais eficaz do que os algoritmos de controle tradicionais. Ele também pode fornecer uma estratégia de controle mais intuitiva e humana. No entanto, o FLC requer um bom entendimento do sistema e experiência para projetar os conjuntos e regras fuzzy.

Controle Adaptativo

O controle adaptativo é um algoritmo de controle que ajusta os parâmetros de controle com base nas mudanças na dinâmica ou distúrbios do sistema. O controle adaptativo pode ser classificado em dois tipos principais: controle adaptativo de referência de modelo (MRAC) e controle de autoajuste.

• Modelo - Controle Adaptativo de Referência (MRAC): o MRAC usa um modelo de referência para especificar o comportamento desejado do sistema. O controlador ajusta os parâmetros de controle para minimizar o erro entre a saída do sistema e a saída do modelo de referência. O MRAC pode se adaptar a mudanças na dinâmica e perturbações do sistema, tornando-o adequado para sistemas com parâmetros incertos ou variáveis ​​no tempo.
• Controle de autoajuste: O controle de autoajuste usa um algoritmo de estimativa de parâmetros online para estimar os parâmetros do sistema. O controlador então ajusta os parâmetros de controle com base nos parâmetros estimados. O controle de autoajuste pode ser usado para se adaptar a mudanças na dinâmica e distúrbios do sistema sem a necessidade de um modelo de referência.

O controle adaptativo pode fornecer bom desempenho em sistemas com parâmetros incertos ou variáveis ​​no tempo. No entanto, requer mais recursos computacionais e um design mais complexo do que os algoritmos de controle tradicionais.

Aplicações de Algoritmos de Controle em Plataformas Rotacionais 6 DOF

A escolha do algoritmo de controle depende da aplicação específica e dos requisitos da plataforma rotacional de 6 DOF. Por exemplo, numa aplicação de simulação de voo, onde são necessárias elevada precisão e resposta rápida, pode ser utilizada uma combinação de controlo PID e MPC. Em uma aplicação de teste de vibração, onde o sistema precisa lidar com vibrações e distúrbios complexos, o FLC ou o controle adaptativo podem ser mais adequados.

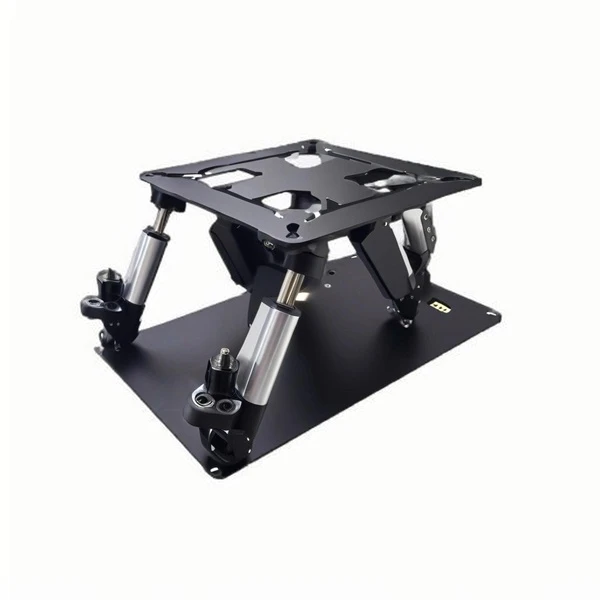

Nossa empresa oferece uma gama de plataformas rotativas de 6 DOF, incluindo oSimulador de movimento 6 Dof de última geração,Tabela de teste de vibração, ePlataforma de movimento de 3 eixos. Essas plataformas são projetadas para fornecer operação confiável e de alto desempenho, e os algoritmos de controle são cuidadosamente selecionados e ajustados para atender aos requisitos específicos de cada aplicação.

Conclusão

Concluindo, os algoritmos de controle utilizados nas plataformas rotacionais 6 DOF desempenham um papel crucial para garantir a operação precisa e eficiente desses sistemas. O controle PID é um algoritmo simples e amplamente utilizado, enquanto MPC, FLC e controle adaptativo são algoritmos mais avançados que podem lidar com dinâmicas e distúrbios complexos. A escolha do algoritmo de controle depende da aplicação específica e dos requisitos da plataforma.

Se você estiver interessado em adquirir uma plataforma rotativa de 6 DOF ou tiver alguma dúvida sobre nossos produtos, não hesite em nos contatar para uma discussão detalhada. Estamos comprometidos em fornecer produtos de alta qualidade e excelente atendimento ao cliente.

Referências

• Åström, KJ e Murray, RM (2008). Sistemas de feedback: uma introdução para cientistas e engenheiros. Imprensa da Universidade de Princeton.
• Dorf, RC e Bishop, RH (2017). Sistemas de controle modernos. Pearson.
• Passino, KM e Yurkovich, S. (1998). Controle difuso. Addison-Wesley.
